उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | कार्बन इस्पात या स्टेनलेस स्टील | अधिकतम कार्य दबाव: | 21kg / सेमी 2) |
|---|---|---|---|
| मिन। काम का दबाव: | (3 किलो / सेमी 2 | गति (मिमी / सेकंड): | 8 ~ 300 (मिमी / सेकंड) |
| तापमान की रेंज (डिग्री सेल्सियस): | -10 ~ + 60 (डिग्री सेल्सियस) | गारंटी: | 1 साल |
| हाई लाइट: | light duty hydraulic cylinders,heavy duty linear actuator |
||

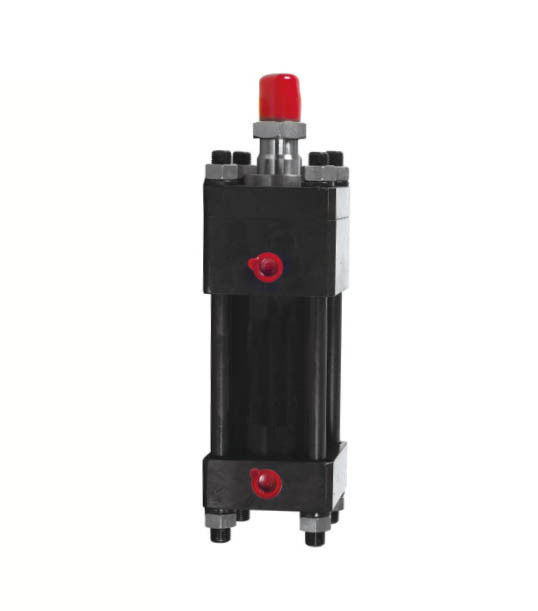

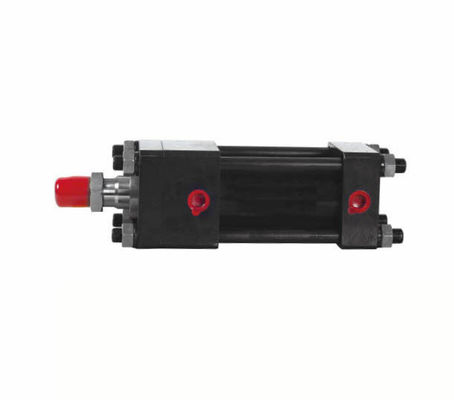

बड़ी मशीनरी के लिए 21 एमपीए टाई-रॉड हाइड्रोलिक सिलेंडर हाई प्रेशर हेवी ड्यूटी ऑयल सिलेंडर
फ़ीचर:
1. रिसाव, लंबी जीवन सेवा को रोकने के लिए उच्च प्रदर्शन तेल मुहर को अपनाना।
2. सिलेंडर कवर कार्बन स्टील, क्रोम चढ़ाया पिस्टन रॉड, मजबूत और टिकाऊ सीटी संरचना।
3. एकाधिक बढ़ते प्रकार, जिन्हें ग्राहकों की आवश्यकताओं द्वारा अनुकूलित किया जा सकता है।
4. सिलेंडर बॉडी: कार्बन स्टील या स्टेनलेस स्टील
5. उच्च क्लैंपिंग बल

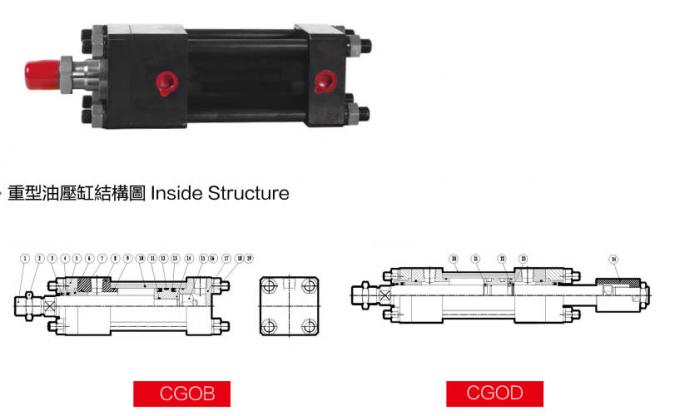

| एमओ | भाग का नाम | मात्रा | नहीं | भाग का नाम | मात्रा | नहीं | भाग का नाम | मात्रा |
| 1 | पिस्टन रॉड | 1 | 10 | सिलेंडर ट्यूब | 1 | 19 | समायोज्य अखरोट | 1 |
| 2 | लॉकिंग अखरोट | 1 | 1 1 | कुशन कॉलर | 1 | 20,21 | हे गैस्केट | 2 |
| 3 | डस्टप्रूफ सील | 1 | 12 | हे गैस्केट | 1 | 22 | षट्भुज नट | 1 |
| 4 | शाफ्ट के लिए तेल मुहर | 1 | 13 | अंगूठी पहनना | 1 | 23 | समायोज्य लीड स्क्रू 1 | 1 |
| 5 | ग्रंथि | 1 | 14 | पिस्टन की सील | 2 | 24 | खींच लिया रॉड | 4 |
| 6 | गाइड आस्तीन | 1 | 15 | पिस्टन | 1 | 25 | आधा स्नैप अंगूठी | 2 |
| 7 | हे गैस्केट | 1 | 16 | अंतिम कवर पृष्ठ | 1 | 26 | बाफ्फ रिंग | 1 |
| 8 | रॉड कवर | 1 | 17 | अखरोट | 8 | 27 | रॉड बाफ्फ रिंग | 1 |
| 9 | हे गैस्केट | 2 | 18 | स्प्रिंग वाला वाशर | 8 | 28 | समायोज्य अखरोट | 1 |

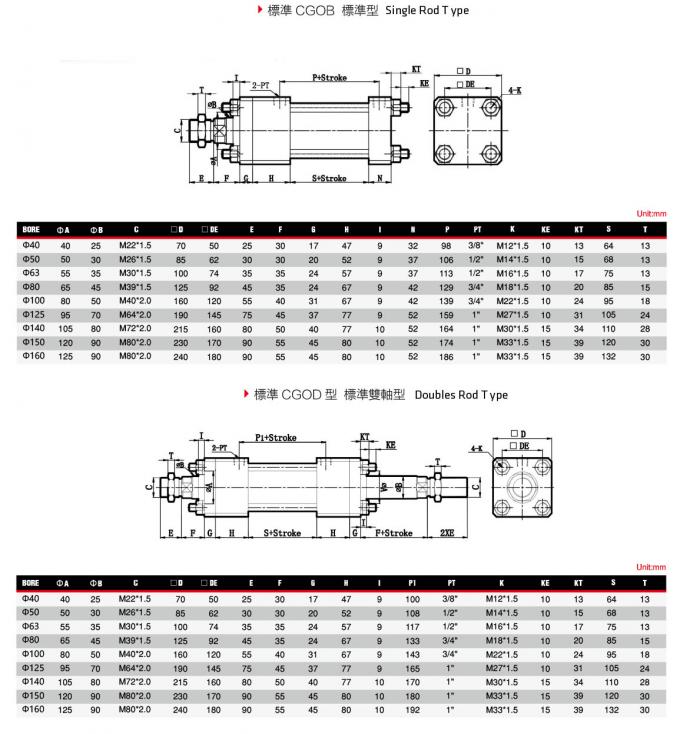

विशिष्टता:
| सिलेंडर के बोर्स | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | ||
| पावर फ्लूइड | फ़िल्टर तेल | |||||||
| सिलेंडर नंगे की सामग्री | कार्बन स्टील एसटीकेएम -13 सी / स्टेनलेस ट्यूब एसयूएस 304 / एएल ट्यूब ए 6063 टीडीएस-टी 5 | |||||||
| दबाव की सीमा (एमपीए) | 0.3-7.0 एमपीए (3-70 किलो / सेमी 2) | |||||||
| गति (मिमी / सेकंड) | 8 ~ 300 (मिमी / सेकंड) | |||||||
| तापमान ( डिग्री सेल्सियस ) | -10 ~ + 60 (डिग्री सेल्सियस) | |||||||
| कुशन स्ट्रोक) मिमी | 25 | 25 | 25 | 25 | 30 | 30 | ||
| मानक पिस्टन की लंबाई ( पीएम ) | 30 | 32 | 36 | 40 | 59 | 59 | ||
| पिस्टन की लंबाई जब स्ट्रोक 1501-2500 मिमी के बीच होता है | 60 | 65 | 65 | 80 | 120 | 120 | ||
कोड भेजने का आदेश :
सीजीओबी डी - 63/35 * 100 एलबी + वाई
1। 2। 3। 4 5 6। 7
| 1 | शृंखला |  |
| 2 | Flxed कुशनिंग प्रकार | खाली: कोई कुशन डी: दोनों सिरों पर कुशन एफ: सिर कवर पर कुशन बी: अंत कवर पर कुशन |
| 3 | सिलेंडर का बोर | Φ40, Φ50, Φ63, Φ80, Φ100, Φ125, Φ140, Φ150, Φ160 |
| 4 | छड़ी |
|
| 5 | आघात | स्टील बैरल (Φ30-Φ125) अधिकतम: 4 मीटर लौह बैरल (Φ40-Φ100) अधिकतम: 2.8 मीटर |

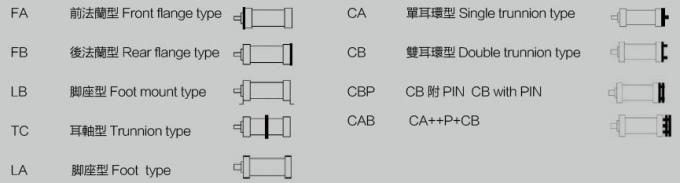

| 6 | सिलेंडर शारीरिक सहायक उपकरण |  |

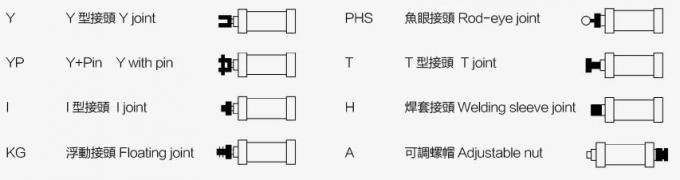

| 7 | रॉड सहायक उपकरण |  |
टिप्पणी: भारी कर्तव्य हाइड्रोलिक सिलेंडर के आकार ग्राहकों की आवश्यकता के रूप में अनुकूलित किया जा सकता है।
कृपया हमसे अनुरोधित सिलेंडरों से संपर्क करें
