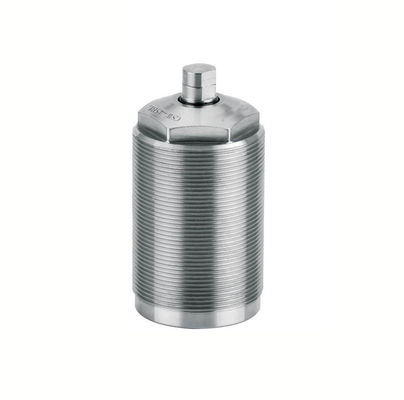

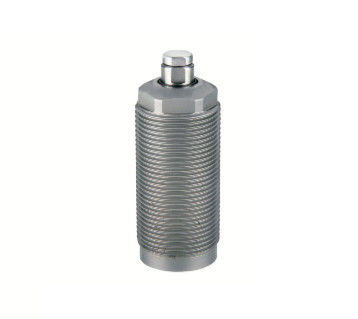

हाई ऑटोमेशन फिक्स्चर के लिए कम दबाव हाइड्रोलिक वर्क सपोर्ट जापानी टाइप

हाई ऑटोमेशन फिक्स्चर के लिए कम दबाव हाइड्रोलिक वर्क सपोर्ट जापानी टाइप सपोर्ट सिलेंडर

विशेषताएं:

1. क्लैंपिंग आस्तीन और डबल पिस्टन संरचना के साथ समर्थन सिलेंडर उच्च हाइड्रोलिक ऑपरेशन दबाव (20 ~ 70 केजीएफ / सेमी 2) के तहत 7 एमपीए के साथ उच्च समर्थन बल और अधिकतम दबाव प्राप्त कर सकता है।

2. पिस्टन रॉड में वर्कपीस (0.3-0.87 किलोग्राम के भीतर) पर छोटी संपर्क बल है, इसलिए यह कार्य समर्थन विभिन्न प्रकार की वर्कपीस के लिए उपयुक्त है।

3. कम आकार की रेंज में सामान्य आकार (एम 26 ~ एम 45), बड़े बोर पिस्टन, मजबूत समर्थन, और स्थिर संचालन।

4. स्थापना का आकार वर्तमान में बाजार पर उत्पाद जैसा ही है, जो अन्य ब्रांड के उत्पाद के साथ अंतर-परिवर्तनीय है।

5.Max। ऑपरेटिंग दबाव: 10 किलोफ्राम / सेमी 2

मिक्स। ऑपरेटिंग दबाव: 4 किलोफ्राम / सेमी 2

6. टाइप ए: अंडरवर्ड क्लैंपिंग सपोर्ट। प्रारंभिक स्थिति में, समर्थन वसंत आंतरिक वसंत की कार्रवाई के तहत सबसे ऊपर अंत में होता है। काम करते समय, वर्कपीस को वर्कपीस के गुरुत्वाकर्षण द्वारा दबाया जाता है ताकि समर्थन सिर को सिंक्रनाइज़ डाउनवर्ड बनाया जा सके। जब वर्कपीस सुरक्षित रूप से रखा जाता है, तो समर्थन हेड बंद हो जाता है। वायु दाब लागू होने के बाद, वर्कपीस के लिए समर्थन प्रदान करने और चलने से रोकने के लिए समर्थन सिलेंडर लॉक किया जाता है।

टाइप बी: ऊपर क्लैंपिंग समर्थन। प्रारंभिक स्थिति में, समर्थन सिर निम्नतम अंत में है। कार्यक्षेत्र के बाद, समर्थन सिलेंडर को समर्थन सिर का विस्तार करने के लिए दबाव डाला जाता है। जब वर्कपीस को समर्थन हेड द्वारा स्पर्श किया जाता है, तो समर्थन हेड तुरंत बंद हो जाता है और समर्थन सिलेंडर को लॉक होने के लिए दबाया जाता है। फिर समर्थन सिर वर्तमान स्थिति पर समर्थन प्रदान करता है और बंद हो जाता है।

ध्यान दें:

समर्थन सिर पर विलक्षण भार और अधिभार न रखें।

लॉकिंग स्थिति के दौरान पिस्टन रॉड घुमाओ मत।

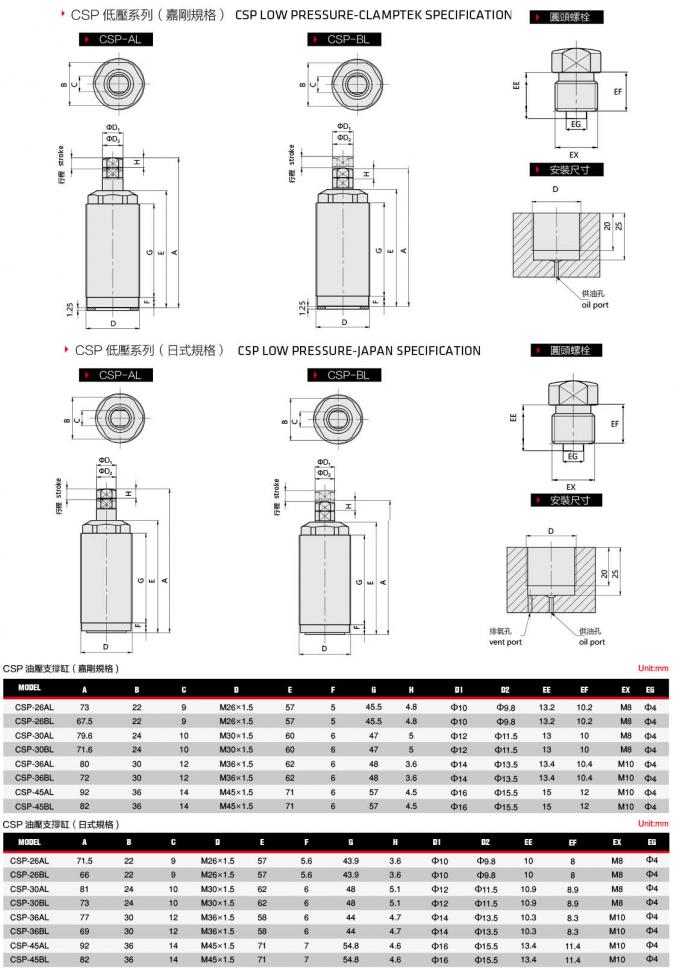

ओ rdering कोड:

सीएसपी श्रृंखला कार्य समर्थन

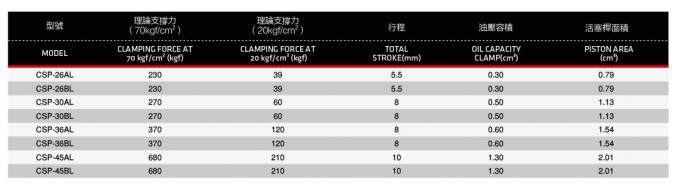

ऑपरेशन दबाव और सहायक बल का चार्ट
