उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
सामग्री: | स्टील | प्रमाणन: | ISO 9001 |
---|---|---|---|
स्ट्रोक: | स्विंग स्ट्रोक और क्लैम्पिंग स्ट्रोक | अभिनय प्रकार: | एकल-अभिनय और दोहरा अभिनय |
सामान्य ऑपरेटिंग दबाव: | 711 से 3,000 पीएसआई। | कुंडा स्ट्रोक:: | 0.47 इंच (एकल अभिनय) |
कुंडा आघात: | 0.59 इंच (डबल-एक्टिंग) | क्लैंपिंग स्ट्रोक:: | 0.43 इंच (एकल अभिनय) |
पिस्टन व्यास: | 0.98 से 1.57 इंच | पिस्टन रॉड व्यास: | 0.70 से 0.98 इंच |
3,000 psi पर क्लैंपिंग बल: | 1,000 पाउंड से 3,500 पाउंड |

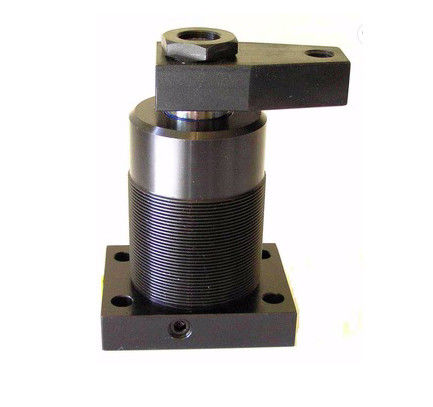

MFS स्विंग क्लैंप सिलेंडर डबल अभिनय स्विंग क्लैंप स्थिरता ऑटो निर्माण जिग
विशेष विवरण
मध्यम कार्बन स्टील से बना, यह एक हाइड्रोलिक पुल सिलेंडर है जिसमें कुल स्ट्रोक होता है
समारोह: मध्यम कार्बन स्टील से बना, यह एक हाइड्रोलिक पुल सिलेंडर है जिसमें कुल स्ट्रोक स्विंग स्ट्रोक और क्लैम्पिंग स्ट्रोक का योग है।
आवेदन: यह हाइड्रोलिक सिलेंडर एक वर्कपीस को एक बड़ी क्लैम्पिंग बल प्रदान करता है और फिर भी वर्कपीस को रखने और हटाने के लिए हस्तक्षेप करने के लिए इतनी जगह नहीं घेरता है।
टाइप: एकल अभिनय और डबल अभिनय। सिंगल-एक्टिंग सिलेंडर में रिटर्न स्ट्रोक के स्प्रिंग लोड के कारण एक छोटा क्लैम्पिंग बल होता है जिसे काटना पड़ता है। डबल-एक्टिंग सिलेंडर पिस्टन दोनों दिशाओं में हाइड्रॉलिक रूप से संचालित होता है। कुंडा स्विंग या तो दक्षिणावर्त या वामावर्त हो सकता है और मानक स्विंग कोण 90 डिग्री है। (0, 45, 60 डिग्री स्विंग भी उपलब्ध)।
मुख्य विनिर्देश:
सामान्य परिचालन दबाव: 711 से 3,000 पीएसआई।
कुंडा स्ट्रोक: 0.47 इंच (एकल-अभिनय) 0.59 इंच (डबल-अभिनय)
क्लैंपिंग स्ट्रोक: 0.43 इंच (एकल-अभिनय) 0.71 इंच (डबल-एक्टिंग)
पिस्टन का व्यास: 0.98 से 1.57 इंच
पिस्टन रॉड का व्यास: 0.70 से 0.98 इंच
क्लैंपिंग बल 3,000 psi पर: 1,000 पाउंड से 3,500 पाउंड
