उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
सामग्री: | कार्बन स्टील | स्विंग दिशा: | 90 ° cw |
---|---|---|---|
अधिकतम तापमान बल (एलबीएस): | 1300 | मैक्सिमम क्लैंपिंग फोर्स (kN): | 5.9 |
रॉड डीआईए: | 45 | कताई STROKE (मिमी): | 12 |
कुल STROKE (मिमी): | 23 | बढ़ते प्रकार: | कई गुना बढ़ गया |
मजबूत स्विंग Clamps शीर्ष निकला हुआ किनारा 5000 साई अधिकतम डबल अभिनय मजबूत स्विंग तंत्र
उत्पाद की जानकारी
5000 साई अधिकतम
दोहरी भूमिका
स्विंग क्लैम्प अप्रतिबंधित लोडिंग के लिए क्लैंपिंग आर्म को स्विंग करने के लिए एक मजबूत हेलिकल-कैम मैकेनिज्म का उपयोग करते हैं। यहां दिखाए गए रोबस्ट स्विंग क्लैम्प्स प्रबलित स्विंग तंत्र के साथ कॉम्पैक्ट, किफायती, भारी-शुल्क वाले क्लैम्प्स हैं और क्लैंप आकार के संबंध में उच्च क्लैम्पिंग बल को बढ़ाने के लिए एक भारी क्लैम्पिंग आर्म - विशेष रूप से कम परिचालन दबाव (450 से 5000 पीएसआई ऑपरेटिंग रेंज) पर महत्वपूर्ण हैं। । लंबे समय तक, भारी कस्टम हथियारों का उपयोग करते समय मजबूत स्विंग क्लैंप भी आदर्श होते हैं। एक अभिन्न प्रवाह-नियंत्रण छिद्र अलग-अलग प्रवाह अवरोधकों के बिना उच्च-प्रवाह-दर शक्ति स्रोतों का उपयोग करने की अनुमति देता है। 360 ° के भीतर किसी भी स्थिति से अपने 90 ° स्विंग को शुरू करने के लिए आर्म को माउंट किया जा सकता है। यहां दिखाया गया शीर्ष-निकला हुआ किनारा संस्करण मानक-फिटिंग या कई गुना बढ़ते हुए, कम-प्रोफ़ाइल माउंटिंग की अनुमति देता है।
पांच क्लैंप आकारों में उपलब्ध है, केवल दक्षिणावर्त, वामावर्त या शून्य डिग्री स्विंग के विकल्प के साथ डबल अभिनय। विशेष आदेश द्वारा 45 ° और 60 ° स्विंग कोण के साथ उपलब्ध है। एक मानक क्लैंपिंग आर्म के साथ 5000 साई पर क्लैंपिंग बल:
क्लैम्पिंग आर्म
स्विंग क्लैम्प पुल-टाइप सिलेंडर हैं जहां पिस्टन को स्विंग करने के लिए कुल स्ट्रोक का हिस्सा इस्तेमाल किया जाता है, और शेष स्ट्रोक क्लैंपिंग रेंज के रूप में उपलब्ध होता है। ए (क्लैम्पिंग) पोर्ट प्रेशर को वर्कपीस पर बांह 90 ° से अधिक करने के लिए फ्लुइड प्रेशर को लागू करें तो क्लैम्प नीचे हो जाता है। बी को दबाते हुए (बिना सहलाए) पोर्ट पॉजिटिव रूप से बांह को पकड़ता है, फिर इसे 90 ° लोडिंग / अनलोडिंग के लिए वापस घुमाता है।
प्रबलित स्विंग मेहानिज़्म
प्रबलित स्विंग तंत्र सकारात्मक हाथ की स्थिति सुनिश्चित करता है। सामान्य रूप से हमारे स्विंग क्लैम्प में शामिल सुरक्षा-क्लच तंत्र इस डिजाइन में छोड़ा गया है। यदि वर्कपीस लोडिंग के दौरान क्लैम्पिंग आर्म को हिट करता है, तो स्विंग-क्लैम्प आर्म की कोणीय स्थिति बिल्कुल बनी रहेगी। एक लंबे समय तक, भारी क्लैम्पिंग आर्म का उपयोग करना स्विंग स्विंग आर्म को प्रभावित नहीं करेगा और आर्म पोजीशन को प्रभावित करेगा।
बढ़ते और द्रव की आपूर्ति
दोहरी बढ़ते क्षमता किसी भी क्लैंप को मानक फिटिंग या कई गुना बढ़ते का उपयोग करके माउंट करने की अनुमति देती है। दो 1/4 "बीएसपीपी पोर्ट। वैकल्पिक कई गुना बढ़ते के लिए, मानक पोर्ट के बजाय, ओ-रिंग पोर्ट का उपयोग करें। एनपीटी फिटिंग का उपयोग न करें। कई गुना बढ़ते के लिए, उचित ओ-रिंग सुनिश्चित करने के लिए बढ़ते सतह को समतल होना चाहिए। सील। चार सॉकेट-सिर कैप शिकंजा के साथ जकड़ना।

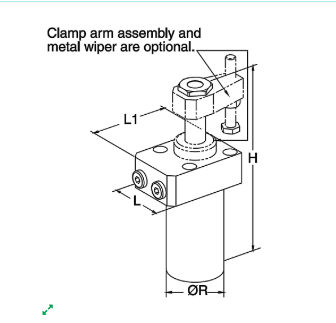

क्लैंप आर्म
नीचे क्लैंपिंग आर्म को अलग से ऑर्डर करें। अधिकतम स्वीकार्य ऑपरेटिंग दबाव 5000 साई है। लंबे समय तक, कस्टम क्लैम्पिंग हथियार स्वीकार्य संचालन दबाव को कम कर देंगे, हाथ की लंबाई के विपरीत आनुपातिक। वैकल्पिक रूप से, क्लैम्पिंग आर्म को एक निश्चित 90 ° की स्थिति में पिस्टन रॉड से अनुक्रमित पिन (अलग से ऑर्डर) डालकर सकारात्मक रूप से कुंजीबद्ध किया जा सकता है।
सामग्री
पिस्टन> मिश्र धातु इस्पात, पहनने और संक्षारण प्रतिरोध के लिए नाइट्रेटेड। आवास> हल्के स्टील, पहनने के लिए नाइट्रेट और संक्षारण प्रतिरोध। पिस्टन रॉड वाइपर> एफकेएम। DFARS और RoHS शिकायत।
लाभ
● 5 आकारों में उपलब्ध ● कॉम्पैक्ट डिज़ाइन आंशिक रूप से पुन: प्रयोज्य ● कम दबाव पर उच्च क्लैम्पिंग बल वाइपर वैकल्पिक ● पेंच काउंटरबोरेज कवरेबल ● छह वेरिएंट में उपलब्ध स्थिति की निगरानी ● निकला हुआ किनारा में एकीकृत हाइड्रोलिक और वायवीय पोर्ट ● बढ़ते स्थिति: कोई भी
आवेदन
वर्कपीस की क्लैम्पिंग के लिए हाइड्रोलिक स्विंग क्लैम्प्स का उपयोग किया जाता है, जब अप्रतिबंधित वर्कपीस लोडिंग और अनलोडिंग के लिए क्लैंपिंग क्षेत्र को स्ट्रैप्स और क्लैंपिंग घटकों से मुक्त रखना आवश्यक होता है। मज़बूत स्विंग तंत्र के कारण और इन स्विंग क्लैम्प्स की निगरानी की स्थिति की कई गुना संभावनाएँ विशेष रूप से अनुकूल होती हैं। स्वचालित निर्माण प्रणालियाँ मशीन टूल्स
विवरण
हाइड्रोलिक स्विंग क्लैंप एक पुल-टाइप सिलेंडर है जहां पिस्टन को स्विंग करने के लिए कुल स्ट्रोक का एक हिस्सा उपयोग किया जाता है। अनुकूल क्षेत्र अनुपात (पिस्टन / पिस्टन रॉड) अपेक्षाकृत कम तेल दबाव पर पहले से ही उच्च क्लैम्पिंग बलों की अनुमति देता है। मजबूत स्विंग तंत्र के कारण लोडिंग या अनलोडिंग के दौरान वर्कपीस के साथ थोड़ी सी टक्कर के बाद क्लैम्पिंग आर्म की कोण स्थिति समान रहती है। इसके अलावा क्लैंपिंग प्रक्रिया के दौरान एक टक्कर महत्वपूर्ण नहीं है। उच्च प्रवाह दरों का उपयोग करते समय स्विंग गति स्थापित थ्रॉटल पॉइंट द्वारा सीमित होती है। पिस्टन रॉड पर FKM वाइपर को वैकल्पिक रूप से उपलब्ध मेटालिक वाइपर द्वारा मोटे और गर्म swarf से बचाया जा सकता है। स्थिति की निगरानी की विभिन्न संभावनाओं को पक्ष में प्रस्तुत किया गया है।
